Reflektörlü fotosellerde fotoselin karşısına bir reflektör yani yansıtıcı monte edilir. Sensörden çıkan ışık bu reflektöre çarparak geri dönerek yansır. Sensör ile reflektör arasına herhangi bir cism girerse ışığın bu yansıması kesintiye uğrar ve cisim algılanmış olur.

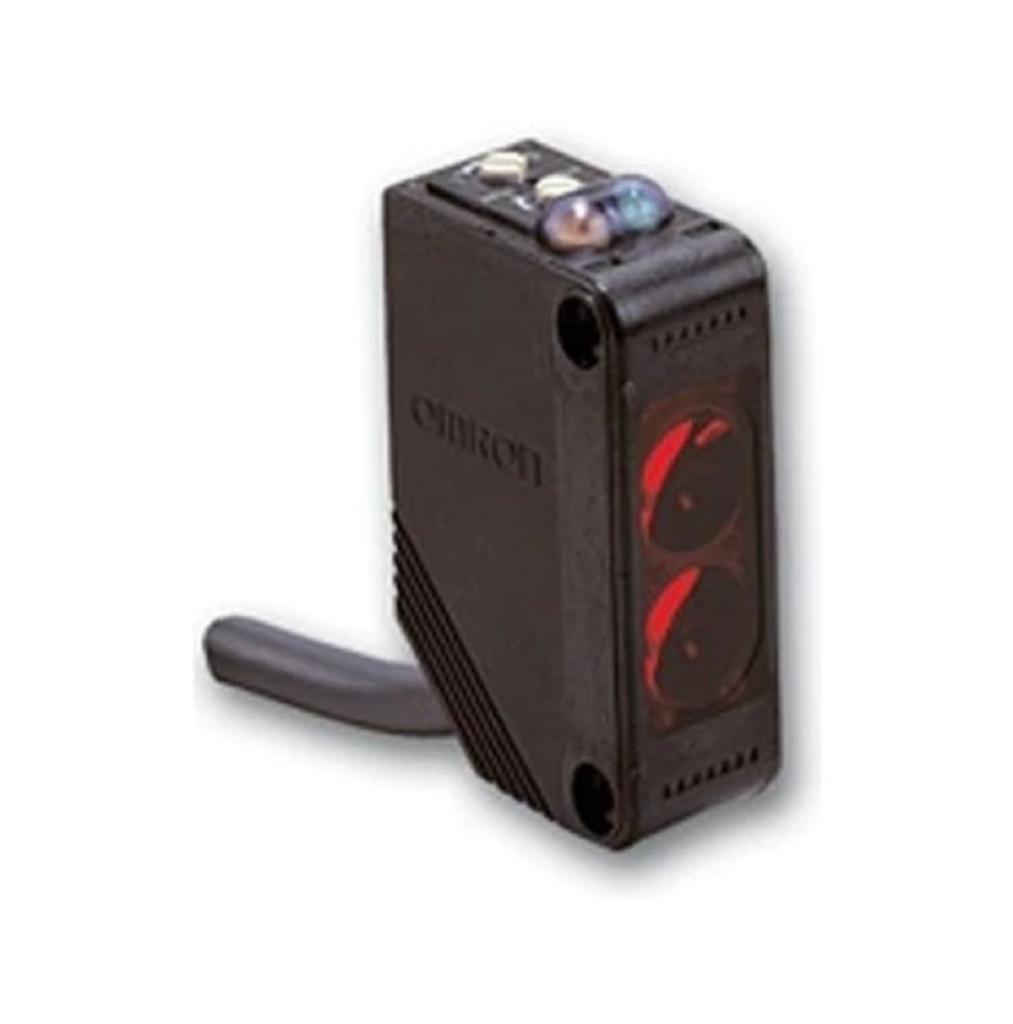

Reflekte Fotoselli Emniyet Sensörü_Teknik Spesifikasyonlar
| Algılama Yöntemi | Reflekte cisimden yansımalı |
| Algılama Mesafesi | 5 mm ila 100 mm (Beyaz kağıt 100 x 100 mm) |
| Diferansiyel Mesafe | Maksimum % 20. |
| Işık Kaynağı | Kızılötesi LED (Emisyon dalga uzunluğu: 860 nm) |
| Besleme Gerilimi | 12 ila 24 VDC ±% 10 (dalgalanma (pp) maksimum% 10 |
| Anlık Tüketim | 30 mA maks. |
| Kontrol Çıkışı | NPN açık kollektör çıkışı 26.4 VDC maks. Yük akımı: 100 mA maks. Artık voltaj: maks. 1 V. (Yük akımı 10mA’dan düşük) / Artık voltaj: 2 V maks. (Yük akımı: 10 ila 100 mA) |
| Operasyon Modu | Işık-AÇIK / Koyu-AÇIK seçilebilir |
| Koruyucu Devre | Çıkış kısa devre koruması Çıkış ters kutup koruması Güç kaynağı ters kutup koruması Karşılıklı parazit önleme |
| Tepki Süresi | 1 ms maks. |
| Duyarlılık Oranı | Tek tur ayarlama |
| Ortam Aydınlığı | Akkor lamba: Maksimum 3000 lux, Güneş ışığı: maks. 10000 lux |
| Ortam Sıcaklığı(çalışma) | -25 ila 55 ℃ (buzlanma ya da yoğunlaşma olmadan) |
| Ortam Sıcaklığı(depolama) | -40 ila 70 ℃ (buzlanma ya da yoğunlaşma olmadan) |
| Ortam Nemi | Çalıştırma:% 35 – 85 Depolama: % 35 – 95 (buzlanma ya da yoğuşma olmadan) |
| Yalıtım Direnci | 20 MΩ dak. 500 VDC’de |
| Dielektrik Gücü | 1 dakika boyunca 50/60 Hz’de 1000 VAC |
| Titreşim Direnci | 10 ila 55 Hz, 1,5 mm’lik çift genlik, her biri X, Y ve Z yönlerinde 2 saat |
| Şok Direnci | 500 m / s ** 2, her biri X, Y ve Z yönlerinde 3 kez |
| Koruma Derecesi | IEC: IP67 |
| Bağlantı Yöntemi | Kablolu modeller (Kablo uzunluğu: 2 m) |
| Gösterge | Çalışma göstergesi (turuncu), Stabilite göstergesi (yeşil) |
| Ağırlık(dolu halde) | Yaklaşık. 65 g |
